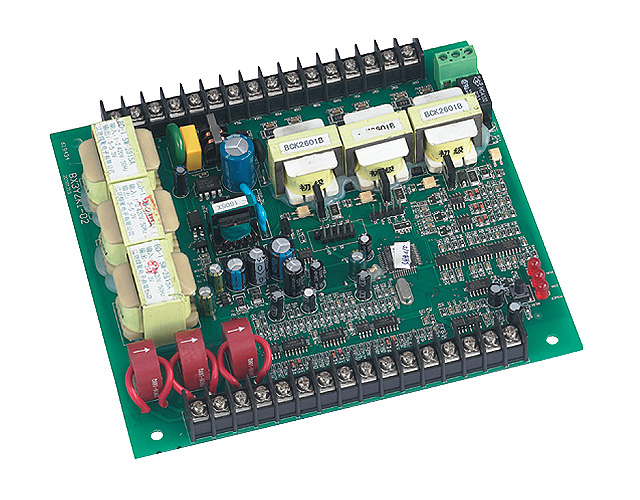

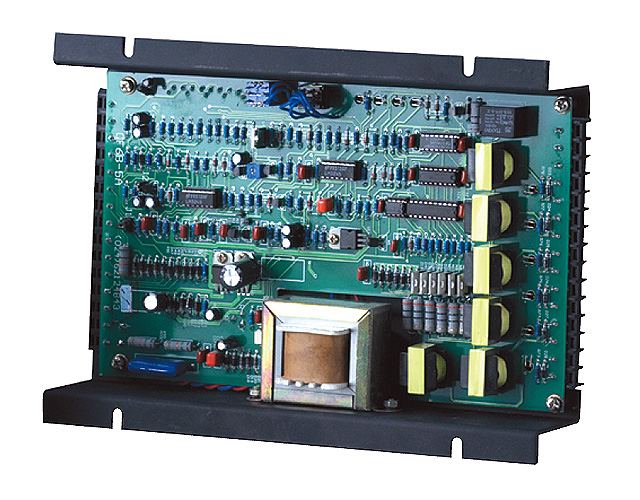

特点

• 工作电源：AC220V 50Hz±5%
• 工作环境：环境温度40；湿度85(无露珠)；无强磁场；无强烈振动。
• 输入信号：4~20mA线性电流(0~10mA, 0~10V, 1~5V订货时需说明)；
• 输出能力：驱动可控硅(触发脉冲3V/200mA, 50μS)。

使用方法

1、自动输出：将“公共-自动”端子短接时，可从“输入信号+ 、-”端子输入4~20mA信号来控制触发器输出的大小；

2、手动输出：将“公共-自动”端子短接时，可通过“手动调节(1K电位器)”来调节触发器输出的大小；

3、电流限幅：使用电流限幅功能时，对于TCW-32 ZK Y1，需将主回路中电流互感器信号引入“A1-A2”端；对于TCW-32 ZK Y3，需将三相主回路中电流互感器信号分别引入“A1-A2, A3-A4, A5-A6”端。并外接“电流限幅(1K电位器)”，通过电位器调节电流限幅值的大小。为了不影响主控表的调节输出，在使用电流限幅功能时，一般将电流限幅设定在负载的额定电流附近；另外，为了可靠地使用过流保护功能，也需将电流限幅值设定在负载的额定电流附近。

参考接线图
